svg 사각형 그리기 draw rectangle

svg 로 원을 그리는 것과 같이 사각형을 그리는 것도 어렵지 않다. 원은 circle 태그를 사용했지만, 사각형은 svg 태그와 rect 태그를 사용한다. 속성값이 조금 난해할 수 있지만 원과 의미는 같다.

svg 사각형 그리기
draw rectangle

svg로 사각형을 그리기 위해서 사용되는 태그는 svg 태그와 rect 태그이다.

사각형을 그리는 기본 태그 형식은 아래와 같다.

<svg>
	<rect>
</svg>

기본 형식은 위와 같다.

속성은 찾아보면 되는 것이기에 주요 태그만 작성했다.

실제로 사각형을 그려보도록 하자.

<html>
    <body>

        <h1>SVG 사각형 그리기</h1>

        <svg width="400" height="400">
            <rect x="50" y="20" width="150" height="150" style="fill:blue;stroke:pink;stroke-width:5;fill-opacity:0.1;stroke-opacity:0.9" />
        </svg>

    </body>
</html>

svg 의 좌표계 너비와 높이는 각각 400 이고 사각형의 너비와 높이는 150이다.

이전에 원을 그릴 때는 속성에 직접 원의 속성값을 설정했지만 이번에는 스타일로 적용을 시켜본다.

svg 태그 속성

svg
벡터 기반 이미지를 그린다.
width
svg 이미지의 가로 ( 너비 ) 크기를 지정한다.
height
svg 이미지의 세로 ( 높이 ) 크기를 지정한다.

rect 태그 속성

rect
svg 에서 사용할 사각형을 그린다.
width
직사각형의 너비를 지정한다.
height
직사각형의 높이를 지정한다.
x
사각형의 위치를 x좌표만큼 이동시킨다.
y
사각형의 위치를 y좌표만큼 이동시킨다.

style 속성

fill
배경색을 지정한다.
stroke
외곽선 색을 지정한다.
stroke-width
외곽선 굵기를 지정한다.
opacity
투명도를 지정한다.

직사각형 모서리 둥글게

직사각형의 모서리에 곡선을 주어 둥글게 표시하고 싶다면 rect 태그에 rx ry 속성을 지정하면 된다.

rx 는 설정값 만큼의 반지름을 가지며, ry는 설정값 만큼의 높이를 가진다.

rx와 ry 값이 동일하게 설정된 경우와 그렇지 않은 경우를 비교하면 이해할 수 있다.

<html>
    <body>

        <h1>SVG 사각형 그리기</h1>

        <svg width="400" height="180">
            <rect x="50" y="20" rx="20" ry="20" width="150" height="150" style="fill:red;stroke:black;stroke-width:5;opacity:0.5" />
        </svg>

        <svg width="400" height="180">
            <rect x="50" y="20" rx="40" ry="20" width="150" height="150" style="fill:red;stroke:black;stroke-width:5;opacity:0.5" />
        </svg>

        <svg width="400" height="180">
            <rect x="50" y="20" rx="20" ry="40" width="150" height="150" style="fill:red;stroke:black;stroke-width:5;opacity:0.5" />
        </svg>

    </body>
</html>

위의 코드에서 rx와 ry 값이 동일한 경우 한쪽만 큰 경우까지 작성하여 3가지 경우를 작성하였다.

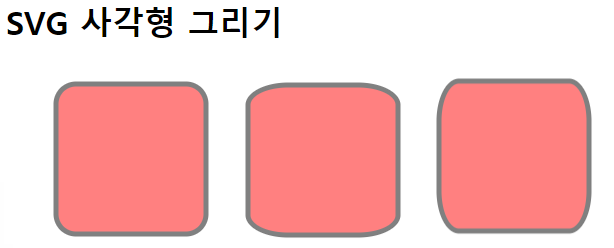

결과화면을 보자

사각형을 차례대로 비교하면 이해할 수 있다.

결과화면을 보면 알 수 있다.

첫번째 경우 rx = ry
두번째 경우 rx > ry
세번째 경우 rx < ry

느낌이 조금씩 다르다.

svg 를 이용하여 그래픽적인 사각형을 쓸 때 이 효과는 자주 사용되기도 한다.

물론 비례적으로 보면 일관적 표현이 더 안정감있게 사용되겠지만 말이다.
